无论安装什么设备，初步的工作都是放线，放线的误差对后期安装有很大的影响，误差控制的越小，设备安装越接近图纸尺寸。放线是设备安装过程中重要的一步。

1、 找基准点

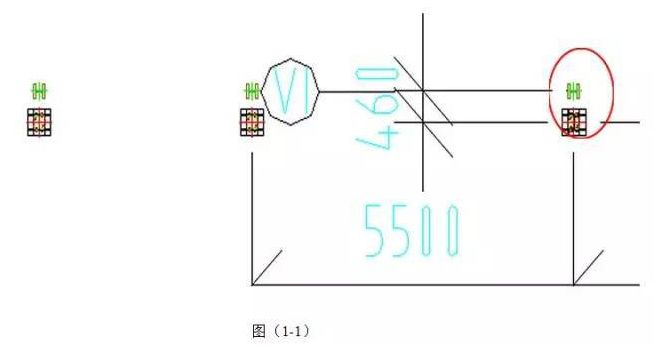

安装图纸上需要有安装基准，按照图纸所示基准找出安装设备基准点。基准点是设备安装的起始点，是设备按图施工的初步，确定好设备起始位置，才能进行设备的放线工作。 例如：如图（1-1）所示：立柱基准横向中间距V1柱460mm，纵向与V1柱在一条中间线上，以此确定设备基准。

2、 放垂线方法

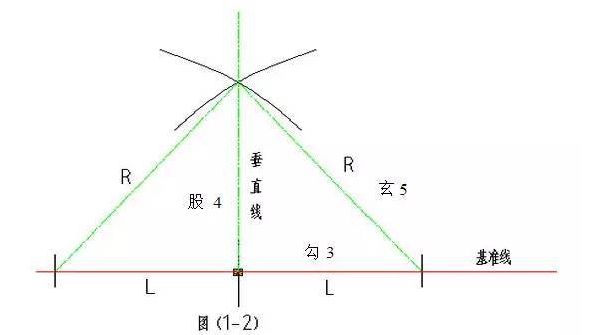

设备安装过程中，现场画垂线经常用到，短距离的一般使用直角尺或按图（1-2）用分规就能做到，长距离的使用直角尺就不购准确了。如图（1-2）所示：在基准点上向两侧截取两段相等的距离，已截取距离的终点为圆心，用卷尺或软线已圆弧半径R≥1.5L（R值越大，求出垂线越准）向所求垂线一侧分别画圆弧，圆弧交点与基准点连接，即为基准线的垂直线。

利用勾股定理做垂线方法：如图（1-2）所示：勾3、股4、玄5组成的三角形，勾股边夹角为直角，首先选点基准点，在基准线上量取L= 3000mm的勾长，以基准点为圆心半径为4000mm向所求垂线一侧画圆弧，以3000mm的另一点为圆心半径为5000mm向所求垂线一侧画圆弧，圆弧交点与基准点连接，即为基准线的垂直线。

3、放平行线方法

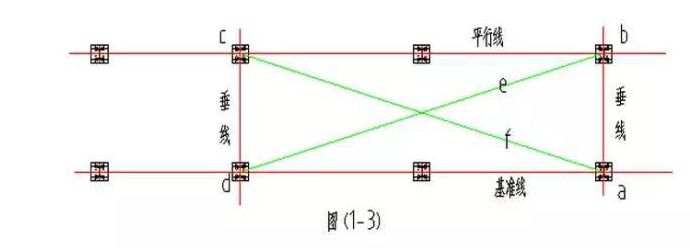

设备安装过程中，设备基准一般都是与厂房立柱或其他设备平行，单个钢结构立柱之间也有平行和垂直的关系，现场安装平行线也经常用到。如图（1-3）所示：先按照画垂线的方法求出垂线，在垂线上画出两排立柱的中间，两点之间的连接线延长，即为所求平行线。

现场所做的垂直线与平行线可用之间对角线进行检测，如图（1-3）所示：设a为 基准点，首先检查ad、bc之间距离是否相等，基准线是否与基准平行，若相等量取bd、ac两点对角线e、f。若e＞f说明：b、c其中一点或两点同时向右偏，所求垂线向右偏。若e＜f说明：b、c其中一点或两点同时向左偏，所求垂线向左偏。若e＝f说明：所求垂线与平行线均正确。
